Производитель тонкостенного литьевого формования: скорость за легкой упаковкой

Пластиковый пищевой контейнер со стенками толщиной менее миллиметра. Одноразовый стаканчик весом несколько граммов. Крышка, которая защелкивается и снимается тысячи раз. Эти детали не просто отлиты. Они формуются со скоростью, которая превращает секунды в кусочки. А производитель тонкостенных систем литья под давлением производит оснастку и управляет прессами, которые производят легкую пластиковую упаковку больших объемов. Стены тонкие. Время цикла короткое. Границы узкие. Каждая доля секунды, сэкономленная в цикле, и каждая доля грамма, сэкономленная в детали, падает прямо на чистую прибыль. Вот что необходимо знать производителям упаковки, производителям продуктов питания и формовщикам по контрактам о процессе изготовления деталей.

Инъекция, которая заполняется до того, как она замерзнет

Тонкостенная формовка – это гонка с затвердеванием. Расплавленный пластик попадает в полость формы и начинает охлаждаться в тот момент, когда он касается стенки полости. В стандартной детали со стенками толщиной два-три миллиметра расплав успевает вытечь до того, как шкурка замерзнет. В тонкостенной части со стенками менее миллиметра путь потока должен полностью заполниться, прежде чем замерзший слой заглушит его.

Производитель тонкостенного литья под давлением использует скорость впрыска, измеряемую в миллисекундах. Расплав поступает в полость под высоким давлением через несколько затворов, расположенных так, чтобы расстояние потока было меньше. Если расстояние потока слишком велико для толщины стенки, расплав замерзнет до того, как полость заполнится, и деталь выйдет короткой. Расположение ворот, количество ворот и профиль давления впрыска рассчитываются так, чтобы заполнить каждый угол полости в один и тот же момент.

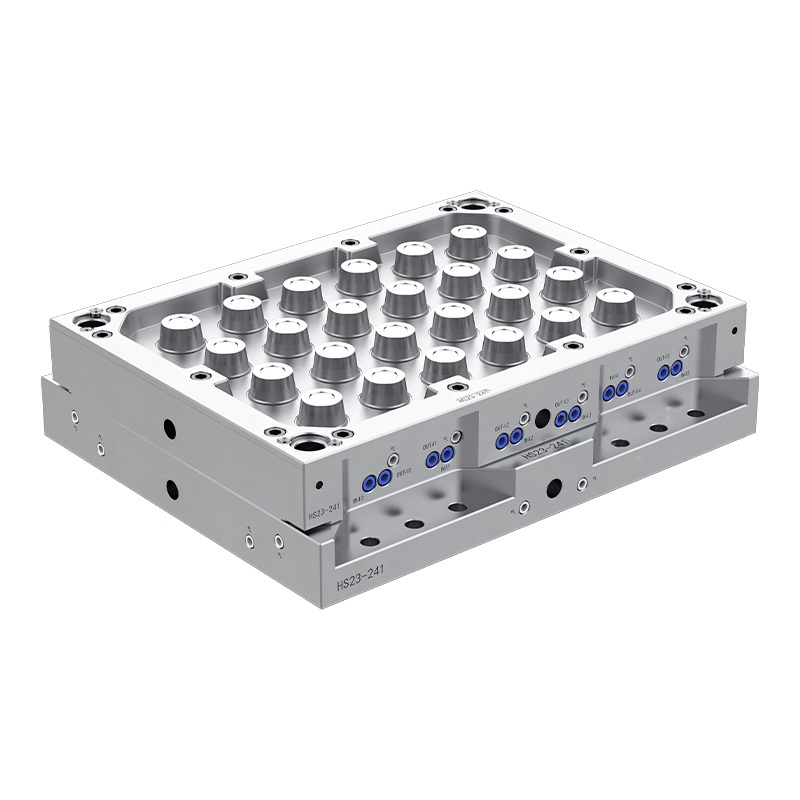

Сама форма рассчитана на скорость и давление. Тонкостенные формы подвергаются давлению впрыска, которое расширяет границы стандартной конструкции формы. Производитель тонкостенного литья под давлением изготавливает форму из инструментальной стали высокой твердости с более толстыми опорными пластинами и дополнительными опорными стойками. Пресс-форма, которая прогибается под давлением впрыска, позволяет изготавливать детали с разной толщиной стенок. Пресс-форма, которая остается жесткой, производит детали, которые весят одинаково при каждом выстреле.

Время цикла, которое окупается за прессу

Время цикла тонкостенного формования решает все. Пресс открывается, детали выбрасываются, форма закрывается, происходит следующий выстрел. Цикл, который выполняется на полсекунды быстрее при обработке миллионов деталей в год, дает реальную производительность. Производитель тонкостенного литья под давлением разрабатывает систему охлаждения, позволяющую отводить тепло из детали так быстро, как только может работать форма.

Каналы охлаждения максимально повторяют форму полости. Конформное охлаждение, при котором каналы печатаются на 3D-принтере, чтобы соответствовать сложной геометрии детали, отводит тепло из областей, недоступных для прямых просверленных каналов. Производитель тонкостенного литья под давлением, использующий конформное охлаждение в пресс-формах большого объема, сокращает время цикла за счет удаления горячих точек, которые в противном случае потребовали бы более длительной фазы охлаждения.

Выброс — это вторая половина уравнения времени цикла. Тонкостенные детали становятся гибкими в горячем состоянии. Выталкивающие штифты, которые толкают слишком сильно, оставляют следы. Выталкивающие штифты, которые нажимают слишком мягко, оставляют деталь прилипшей к сердечнику. Производитель тонкостенного литья под давлением разрабатывает систему выброса со съемными пластинами, пневматической подачей или штифтами большого диаметра, которые нажимают на ребра и края, чтобы быстро освободить деталь без деформации.

Роботизированное удаление деталей происходит параллельно с открытием формы. Высокоскоростной робот входит в открытую форму, захватывает детали и очищает зону формы перед следующим циклом закрытия. Производитель тонкостенного литья под давлением интегрирует траекторию движения и время робота в конструкцию пресс-формы, чтобы форма не ждала робота.

Конструкция детали, которая позволяет работать с тонкими стенками

Тонкие стены нуждаются в структуре. Плоская панель без ребер деформируется при остывании. Производитель тонкостенного литья под давлением добавляет ребра, косынки и изогнутые поверхности, которые придают детали жесткость без увеличения толщины стенок. Сами ребра должны быть достаточно тонкими, чтобы быстро охлаждаться, обычно от шестидесяти до восьмидесяти процентов толщины стенки, иначе они оставят вмятины на противоположной поверхности.

Углы уклона отделяют деталь от сердцевины. Деталь с нулевой осадкой застревает в форме и замедляет ее выталкивание. Производитель тонкостенного литья под давлением указывает углы уклона, которые обеспечивают чистое высвобождение без увеличения времени цикла. Осадка на тонкостенных деталях обычно составляет от полградуса до одного градуса на стороне сердцевины, меньше на стороне полости, но никогда не равна нулю.

Выбор материала влияет на все. Полипропилен является стандартом для тонкостенной упаковки, поскольку он хорошо течет, стоит недорого и выдерживает высокие скорости впрыска. Высокотекучие марки с показателем текучести расплава выше 30 грамм за 10 минут быстрее заполняют шлифы. Производитель тонкостенного литья под давлением выбирает марку материала для конкретной геометрии детали и толщины стенки, сопоставляя длину потока с требованиями к ударной вязкости и жесткости.

Вот что необходимо для прибыльного производства тонкостенного формования:

• Скорость и давление впрыска соответствуют толщине стенки детали и длине потока.
• Конструкция пресс-формы из закаленной стали и опорных стоек для выдерживания усилий впрыска.
• Конструкция охлаждения, которая равномерно отводит тепло и сокращает время цикла.
• Система выброса, которая быстро высвобождает детали без деформаций и следов штифтов.
• Марка материала с индексом текучести расплава, оптимизированным для конкретной геометрии детали

Что отличает тонкостенную операцию, которая обеспечивает

Стабильность от кадра к кадру – это показатель, который имеет значение. Производитель тонкостенного литья под давлением, который удерживает вес детали в пределах долей грамма на протяжении всего производственного цикла, производит детали, которые подходят, герметизируются и складываются так, как ожидает клиент. Изменение веса означает изменение толщины стенки. Разница в толщине стенок означает, что некоторые крышки неплотно закреплены, а некоторые контейнеры трескаются.

Интервал обслуживания пресс-формы определяет время безотказной работы. Тонкостенная форма, работающая на высокой скорости и под высоким давлением впрыска, изнашивается быстрее, чем стандартная форма. Производитель тонкостенного литья под давлением, график профилактического технического обслуживания, включающий осмотр полости, замену выталкивающего штифта и очистку охлаждающего канала, обеспечивает работу формы на полной скорости без незапланированных остановок.

Производитель тонкостенных литьевых машин превращает пластиковые гранулы в упаковку со скоростью, измеряемой частями в секунду. Стены тонкие. Размер прибыли зависит от скорости. Качество зависит от конструкции пресс-формы, конструкции системы охлаждения и управления процессом. Выберите производителя, который изготавливает формы для литья под высоким давлением, охлаждает их в течение коротких циклов и эксплуатирует их с такой консистенцией, которая позволяет поддерживать целевой вес детали. Контейнеры будут штабелироваться, крышки будут герметично закрываться, а производственная линия будет работать с той скоростью, на которую она рассчитана. Вот и все уравнение.
