Пластиковая круглая форма для пищевых контейнеров: инструмент, который формирует контейнер на каждой полке

Пинта супа. Баночка йогурта. Прозрачный пластиковый контейнер с фруктовой смесью. Они имеют круглую форму, штабелируются и запечатаны защелкивающейся крышкой или мембраной из фольги. А пластиковая круглая форма для пищевых контейнеров производит эти детали, впрыскивая расплавленный полипропилен или ПЭТ в круглую полость, охлаждая его и выбрасывая готовый контейнер каждые несколько секунд. Круглая форма создает иные проблемы, чем прямоугольный контейнер. Расположение ворот, схема охлаждения и выброс должны обеспечивать радиальную симметрию. Для производителей упаковки, предприятий пищевой промышленности и частных торговых марок пресс-форма является отправной точкой продуктовой линейки.

Круглый означает симметричный, но не простой

Круглый контейнер выглядит просто. Конструкция пресс-формы отсутствует. Расплав поступает в полость и вытекает наружу из литника. Если ворота находятся в центре, поток радиальный. Если заслонка находится на ободе, поток окружной. Пластиковая круглая форма для пищевых контейнеров с центральным отверстием позволяет получить контейнер с небольшой отметкой в ​​центре нижней части. Горячий бегун с затвором клапана делает эту отметку практически невидимой.

Линия разъема проходит по верхнему краю контейнера. Ободок — это место, где защелкивается крышка или запечатывается фольга. Эта поверхность должна быть ровной, гладкой и без заусенцев. Пластиковая круглая форма для пищевых контейнеров с точно отшлифованной линией разъема позволяет получить края, которые надежно герметизируются. Контейнер, который протекает из-за проклейки обода, — это брак продукта, а не косметический.

Равномерность толщины стенок имеет решающее значение для круглых деталей. Расплав проходит разное расстояние от литника до боковой стенки и до угла основания. Пластиковая круглая форма для пищевых контейнеров с правильно сбалансированными путями потока без колебаний заполняет полость, предотвращая линии сварных швов и короткие удары при переходе от основания к стенке.

Быстрое охлаждение радиальной детали

Круглые контейнеры имеют естественное преимущество в охлаждении. Геометрия симметричная, поэтому отвод тепла более равномерный, чем в прямоугольной детали. В пластиковой круглой форме для пищевых контейнеров используется круговая схема охлаждения, повторяющая контур полости. Каналы охлаждения просверлены в ядре и полости концентрическими кольцами или спиралями, равномерно отводя тепло от центра наружу.

Ядро — это внутренняя форма контейнера. Полость – это внешняя форма. Оба нуждаются в охлаждении. Пластиковая круглая форма для пищевых контейнеров с правильно спроектированной барботажной или фонтанной системой охлаждения в сердцевине отводит тепло из глубины детали. Конформные каналы охлаждения, повторяющие форму чаши контейнера, еще больше сокращают время цикла.

Равномерное охлаждение предотвращает коробление. Круглый контейнер, который быстрее остывает, с одной стороны деформируется в овал. Пластиковая круглая форма для пищевых контейнеров со сбалансированным охлаждением как со стороны сердцевины, так и со стороны полости позволяет производить контейнеры, которые остаются круглыми на протяжении всего производственного цикла.

Выброс и расформовка

Круглые контейнеры сжимаются до сердцевины по мере остывания. Боковая стенка захватывает сердцевину. Углы уклона на стенах позволяют детали освободиться. Пластиковая круглая форма для пищевых контейнеров с достаточным уклоном, обычно от одного до двух градусов со стороны сердцевины, высвобождается без деформации контейнера системой выталкивателя.

Съемное кольцо или съемная пластина нажимают на край контейнера, освобождая деталь от сердечника. Выталкиватели на основании обеспечивают дополнительную силу. В пластиковой круглой форме для пищевых контейнеров выталкивающие штифты располагаются на нижней поверхности, вдали от области уплотнения, поэтому отметки скрываются под используемым контейнером.

Для тонкостенных и высокоскоростных применений выброс воздуха помогает механической системе. Поток сжатого воздуха через сердечник разрушает вакуум между контейнером и сталью. Пластиковая круглая форма для пищевых контейнеров с комбинированным механическим и воздушным циклом выброса работает быстрее и справляется с более тонкими стенками без повреждений.

От одной полости до высокой кавитации

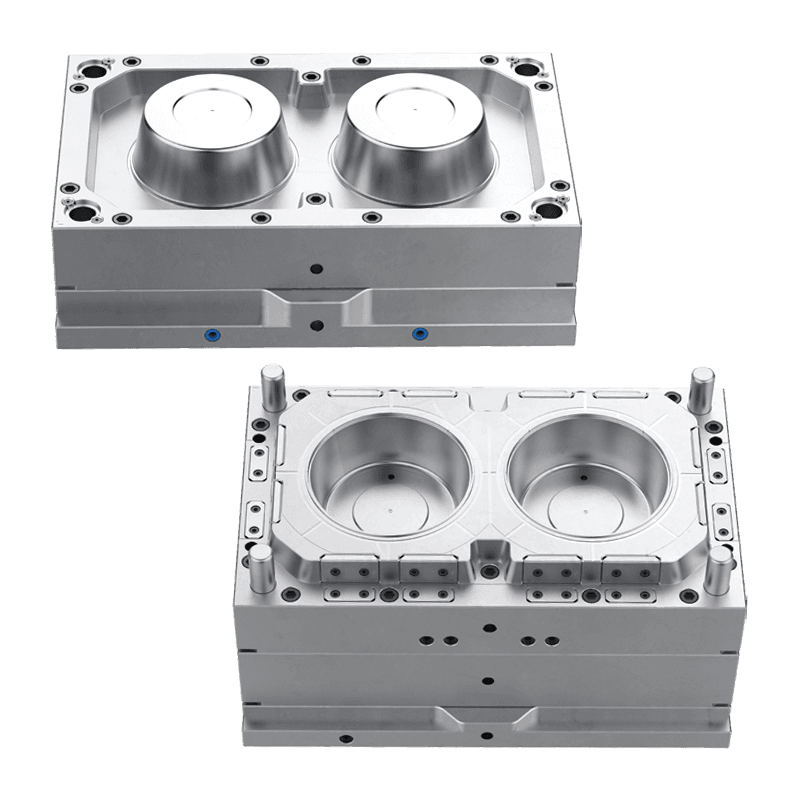

Одногнездная форма предназначена для мелкосерийного производства и отбора проб. Для производства предназначена многогнездная форма с 16, 32 или 48 полостями. Пластиковая круглая форма для пищевых контейнеров, рассчитанная на высокую кавитацию, должна одновременно сбалансировать поток расплава в каждую полость. Горячеканальная система спроектирована таким образом, чтобы падение давления и время заполнения были одинаковыми для каждой полости.

Расстояние между полостями определяет размер формы и требуемый тоннаж пресса. Производитель форм для пластиковых круглых пищевых контейнеров оптимизирует компоновку полостей, чтобы она соответствовала литьевой машине клиента, при этом увеличивая количество контейнеров за цикл.

Вот что должна обеспечить круглая форма для пищевых контейнеров:

• Центральные или краевые ворота с горячим желобом и небольшим остатком ворот.
• Прецизионно отшлифованная линия разъема для плоских уплотнительных кромок без заусенцев.
• Концентрические или спиральные каналы охлаждения для равномерного отвода тепла.
• Выброс съемной пластины или кольца с подачей воздуха для тонкостенных деталей
• Многокамерная компоновка со сбалансированным потоком расплава во все полости.

Совместимость крышки и уплотнения

Край контейнера — это интерфейс с крышкой. Для защелкивающейся крышки необходим профиль обода с выемкой, через которую крышка защелкивается. Для термосваривания фольги необходима плоская широкая поверхность края. Пластиковая круглая форма для пищевых контейнеров разработана для конкретного типа крышки и метода уплотнения. Геометрия обода вытачивается в полости и не может быть изменена без резки новой оснастки.

Что не подходит для круглой формы

Контейнер стал овальным, потому что охлаждение было неравномерным. Пластиковая круглая форма для пищевых контейнеров со сбалансированным охлаждением позволяет производить круглые детали. Обод мигает, потому что линия разъема не была отшлифована ровно или усилие пресса было недостаточным. Правильное обслуживание линии разъема и правильный размер пресса предотвращают заусенцы. Остаток ворот приподнят и остр, цепляясь за палец пользователя. Клапанный затвор или правильно спроектированный тепловой затвор оставляет гладкий, утопленный след.

Из пластиковых круглых форм для пищевых контейнеров изготавливаются ванночки и чашки, которые заполняют полки супермаркетов. Форма заполняется, охлаждается и извлекается за считанные секунды. Выберите производителя, который уравновешивает поток по количеству полостей, равномерно охлаждает деталь и обрабатывает обод для надежного уплотнения. Контейнеры сложатся, крышки защелкнутся, а продукты внутри останутся свежими. Для этого и нужна форма.
